廣芯微電子（廣州）股份有限公司今日正式發布基于其自研多功能工業實時微處理器UM32G421開發的全新一代720W雙向四開關Buck Boost升降壓充電管理模塊，內置高效MPPT算法，集成電池充電管理功能，功率密度高于7W/cm3。該模塊以超高轉換效率、全場景安全防護及智能化控制為核心亮點，面向新能源儲能、光伏系統、AGV/電動兩輪車及工業電源等領域，提供高可靠、高適配的一站式DCDC數字電源解決方案。
雙向四開關DCDC升降壓充電管理模塊（10cmx4cmx2.5cm）
該模塊采用廣芯微自研多功能工業實時微處理器芯片UM32G421來實現主要控制與數字電源功能。

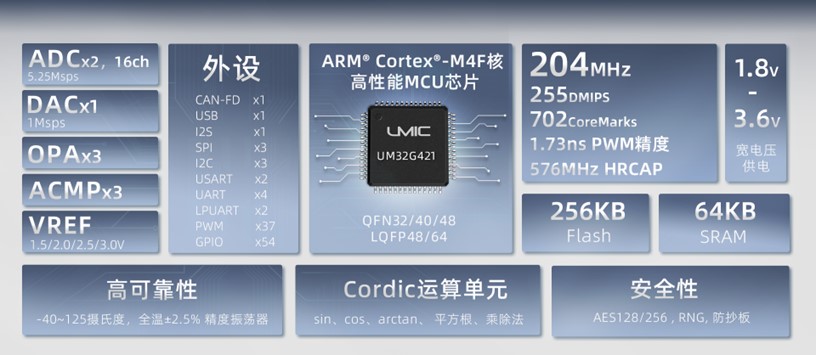

UM32G421功能框圖
UM32G421采用ARM Cortex-M4F內核，支持浮點運算，支持DSP指令集，性能強大，集成了包括高精度PWM、高采樣率SAR ADC、硬件坐標旋轉運算協處理器、豐富的外設接口等多種資源，可在-40~125℃穩定工作，能夠滿足工業控制、汽車電子、新能源等多個領域的應用需求。
控制系統設計框圖
Buck-Boost系統框圖
核心功能與技術亮點
1.雙向Buck-Boost升降壓控制，寬電壓范圍靈活適配，支持CV和CC模式
模塊支持10V~75V寬范圍輸入與輸出電壓，采用雙向四開關拓?fù)浣Y(jié)構，實現升降壓無縫切換，滿足復雜工況下的電壓匹配需求，適配鋰電池、超級電容等多種儲能設備。
DC-DC峰值效率：99%
輕載（<10%負載）效率：>95.97%
輸入： 10-75V DC，支持太陽能光伏、鉛酸/鋰電池、工業電源等
輸出： 10-75V DC
·恒壓模式 (CV)：10-75V 可編程輸出
·恒流模式 (CC)：0.5A - 15A 精準調節輸出電流
工作溫度范圍：-40℃~+85℃（滿足工業級嚴苛環境）
2.全階段智能充電管理，適配多樣化電池需求
支持涓流充電、預充、恒流充電、恒壓充電等模式，精準控制充電流程，延長電池壽命，兼容多化學電池體系，包括鉛酸電池、磷酸鐵鋰電池、三元鋰電池等，滿足高安全性充電場景需求。
3.光伏MPPT與高效率能量轉換
內置MPPT（最大功率點跟蹤）算法，光伏追蹤效率≥99.96%（行業領先），最大化太陽能利用率；DC-DC峰值轉換效率高達99%，顯著降低系統能耗，助力綠色能源應用。
4.多維度安全防護，保障系統穩定運行
集成OCP（過流保護）、OVP（過壓保護）、UVP（欠壓保護）、OTP（過溫保護）及短路保護等軟硬件機制，結合實時電壓、電流、溫度檢測功能，確保極端環境下的系統穩定性與安全性。
·硬件過流保護 (HOCP)： 響應時間 < 500ns
·軟件多級電流限制 (SOCL)： 基于系統狀態動態調整保護閾。
·軟件過壓/欠壓保護 (OVP/UVP)
·溫度梯度監控與過溫保護 (OTP)
·CAN 總線緊急關斷：符合 ISO 11898 標準
5.高兼容性通信與擴展能力
支持CAN-FD高速通信協議，適配工業自動化與車載網絡需求；預留擴展接口并提供CLI調試工具，支持二次開發，縮短客戶產品開發周期。
應用領域
基于該模塊的寬電壓范圍（10V~75V）、雙向能量流動能力、MPPT功能及電池充電管理特性，其適用場景可覆蓋以下領域：
1. 新能源汽車與充電設施
·車載充電機（OBC） ：實現車輛電池與電網/光伏系統的雙向充放電。
·電池均衡系統：用于鋰電池組內部電芯間的能量轉移與均衡管理。
·直流快充樁：適配不同電壓等級的電動汽車電池，提升充電兼容性。
2. 光伏儲能一體化系統
·光伏MPPT控制器：最大化太陽能利用率，適配寬范圍光伏板電壓輸出。
·儲能逆變器前端：實現光伏-電池-負載的能量高效調度，支持離網/并網模式切換。
3. 工業與能源管理
·不間斷電源（UPS） ：支持寬輸入電壓范圍，適配不同電池組（鉛酸、鋰電），實現高效能量轉換。
·智能電網設備：參與電網調峰，通過雙向功率控制實現能源動態分配。
·工業自動化設備：為機器人、AGV小車等提供寬電壓適配的電源解決方案。
4. 戶外與移動能源系統
·便攜式儲能電源：適配多種電池類型，支持太陽能充電與多設備供電。
·房車/游艇供電系統：整合光伏、電池與負載管理，實現離網能源自給。
5. 特種與新興領域
·5G基站儲能系統：支持寬電壓電池組，滿足高可靠性與高效率需求。
·電動船舶動力系統：適配高壓鋰電池與低壓直流母線的雙向能量轉換。
·農業光伏灌溉系統：結合MPPT與水泵控制，提升能源利用效率。
實驗室測試
1.DC-DC效率測試

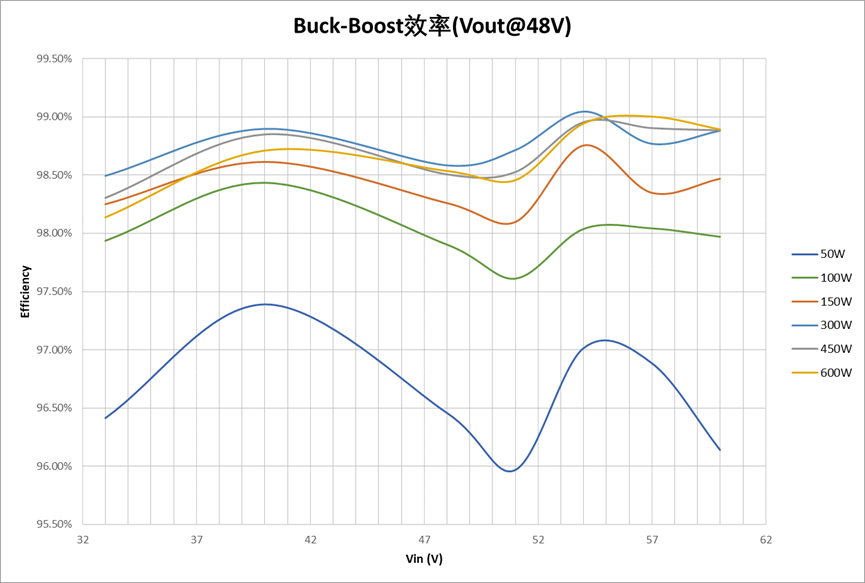

下圖展示了Buck-Boost轉換器在不同負載和輸入電壓下的效率性能：
·總體趨勢：隨著輸入電壓的變化，效率曲線呈現出波動的趨勢，Buck模式下效率最高。
·負載功率影響：隨著負載功率的增加，效率曲線整體上移，表明在較高負載下，轉換器的效率更高。
·峰值效率：99.05%
·輕載效率：>95.97%
Buck-Boost效率（輸出@48V）

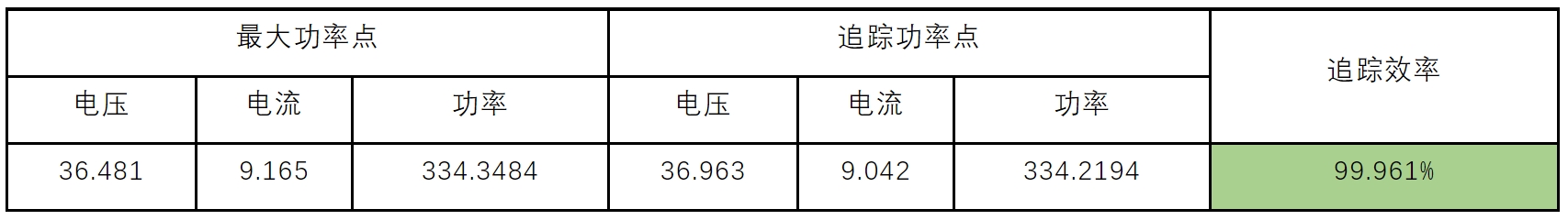

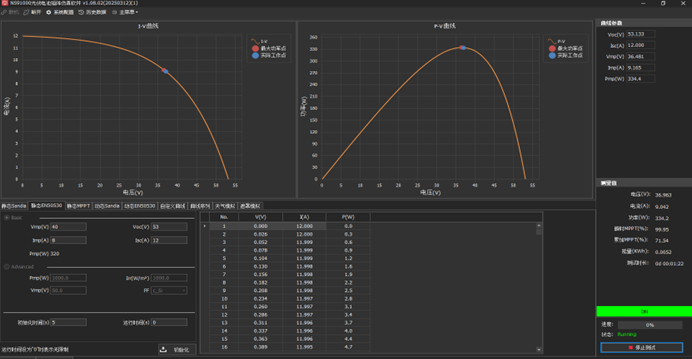

2.MPPT追蹤效率
光伏MPPT追蹤效率達到了99.96%。
MPPT光伏追蹤效率
